Реакторы для теплоснабжения мощностью от 1 МВт(т)
Энергоблок малой мощности «Арктика» мощностью 8МВт(т) предназначен для обеспечения электроэнергией установленной номинальной мощности 1,5 МВт(э) автономной сети потребителей и/или теплоснабжения.
АСММ предназначена для размещения в арктических регионах России с температурами окружающего воздуха до минус 60 °С, отсутствием воды для охлаждения оборудования, т.е. должны использовать в качестве конечного поглотителя тепла атмосферный воздух.

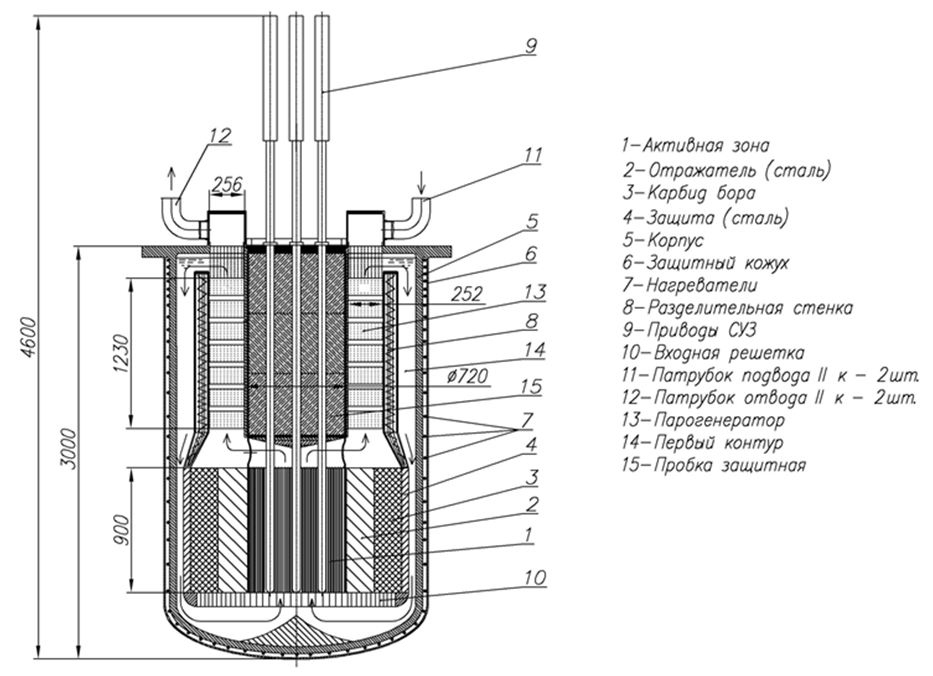

Реакторный моноблок (см. рисунок 5) состоит из следующих основных элементов: реактора, парогенератора и герметичного корпуса. Реактор образован активной зоной 1, отражателем из стали 2, замедлителем из карбида бора 3, стальной защитой 4 и корпусом 5. В верхней части корпуса расположена защитная пробка 15, образующая вместе с активной зоной выемную конструкцию. Между защитной пробкой и разделительной стенкой 8 расположен парогенератор 13. Теплообменная поверхность парогенератора разбита на две секции. Поверхность теплообмена парогенератора образована трубками, количество трубок – 256 шт. Секции парогенератора включены по второму контуру параллельно. В активной зоне установлены семь каналов СУЗ с приводами (9).
Первый контур моноблока образован полостью 14 и заполнен теплоносителем – эвтектикой Pb-Bi. Разогрев моноблока перед заполнением теплоносителем осуществляется электрическими нагревателями 7, расположенными на корпусе в зазоре между корпусом и защитным кожухом 6. Циркуляция теплоносителя в первом контуре естественная по схеме: активная зона – парогенератор (подъемный участок) – опускной участок – вход в активную зону через входную решетку 10. Для исключения перетока тепла от теплоносителя на подъемном участке к теплоносителю на опускном участке между парогенератором и корпусом расположена разделительная теплоизолирующая стенка 8.
Моноблок, расположенный в защите, которая состоит из легкого бетона толщиной 1800 мм и чугунной стенки толщиной 100 мм. Между моноблоком и защитой организован зазор 100 мм для естественной циркуляции воздуха для охлаждения корпуса моноблока и защиты.
Характеристики реактора Арктика
| Параметры: | Значение: |
|---|---|
| Высота активной зоны, мм | 500 |
| Диаметр активной зоны (без учета отражателя), мм | 725 |
| Количество твэлов, шт | 1966 |
| Количество каналов под стержни СУЗ | 9 |
| Топливо | UO2 (35% 235U) |
| Масса урана в активной зоне, кг | 831,04 |
| Внешний диаметр твэла, мм | 12 |
| Толщина оболочки твэла, мм | 0,4 |
| Материал оболочки твэла | ЭП-823 |
| Внешний диаметр топливной таблетки, мм | 10,9 |
| Внутренний диаметр топливной таблетки, мм | 1,9 |
| Размер под ключ канала СУЗ, мм | 55 |
| Толщина стенки канала СУЗ, мм | 1 |
| Толщина стержня СУЗ в канале, мм | 18,5 |
| Внешний диаметр стержня СУЗ, мм | 50 |
| Толщина стенки стержня, мм | 1 |
| Поглощающий материал в стержнях | B4C (80% 10B) |
| Материал отражателя | 12Х18Н9 |
| Толщина отражателя, мм | 200 |
